Medidas con osciloscopio
Holdoff, el gran desconocido
(Foto de Bonnie Kittle en Unsplash)

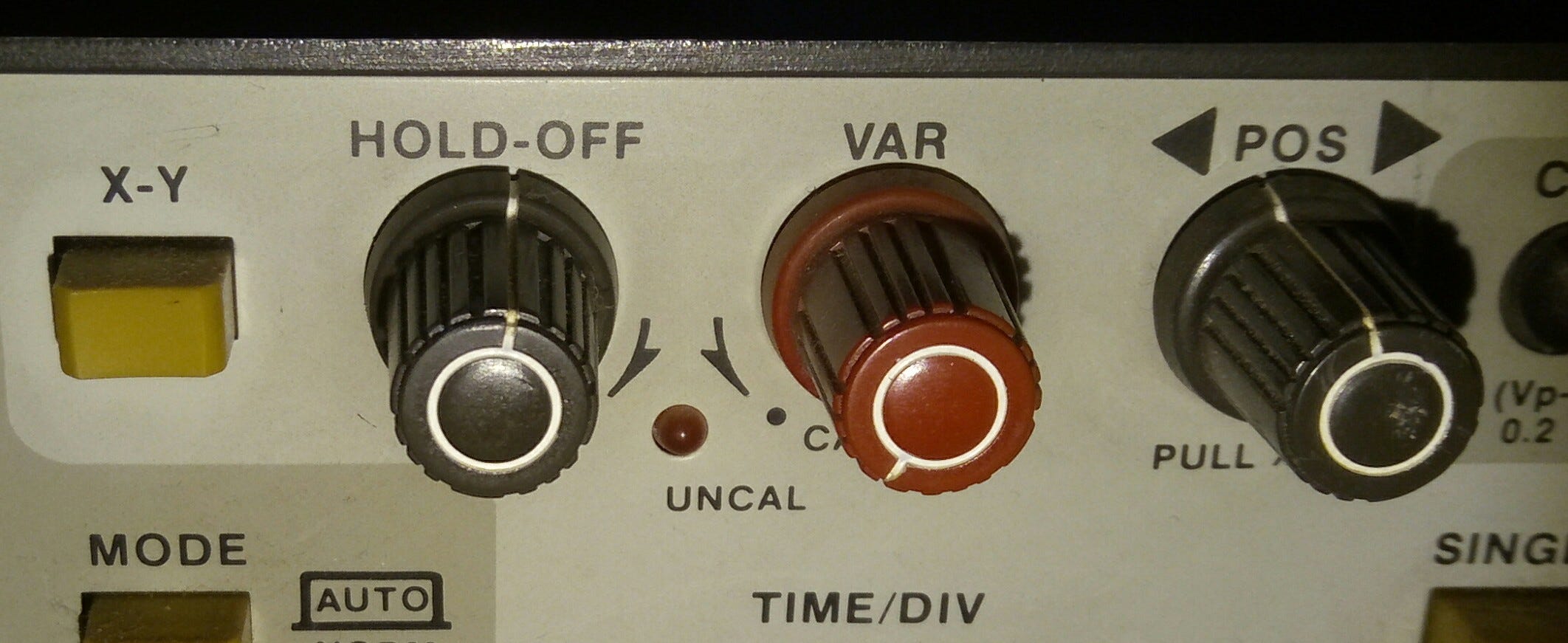

La función de Holdoff asociada al trigger está disponible en los osciloscopios desde la edad de piedra de la electrónica. Esta que sigue es la foto de mi viejo y mediocre osciloscopio analógico de los años 80.
Sin embargo el hecho de no disponer de un botón en el frontal ha hecho que tienda a quedar sepultada en el olvido.
Lo que la función hace es inhibir la función de trigger cuando se produce un evento de disparo durante el tiempo programado.
La función que ofrece es especialmente útil cuando en el sistema a medir tenemos varias transiciones seguidas por un periodo inactivo. Un caso habitual es el de la supervisión de comunicaciones en serie. Con esta función podremos sincronizarnos con el inicio de la ráfaga independientemente del ajuste de la base de tiempos. De este modo, un cambio en el zoom o en el retardo nos permitirá ver la misma sección de la ráfaga.
Para obtener un disparo consistente al inicio de la ráfaga, ajusta el tiempo de holdoff para que sea mayor que el tiempo de duracion de la ráfaga (T1) y un poco mejos del tiempo de la siguiente (T2). En la práctica, basta que sea algo inferior a perido de repetición (T2).
Una vez que la configuración se ha realizado correctamente, la imagen en pantalla permanecerá estable con independencia del ajuste de la base de tiempos.
La función de Holdoff está siempre disponible en el entorno de los menús de TRIGGER. Si te familiarizas con ella, te garantizo que os haréis buenos amigos.
